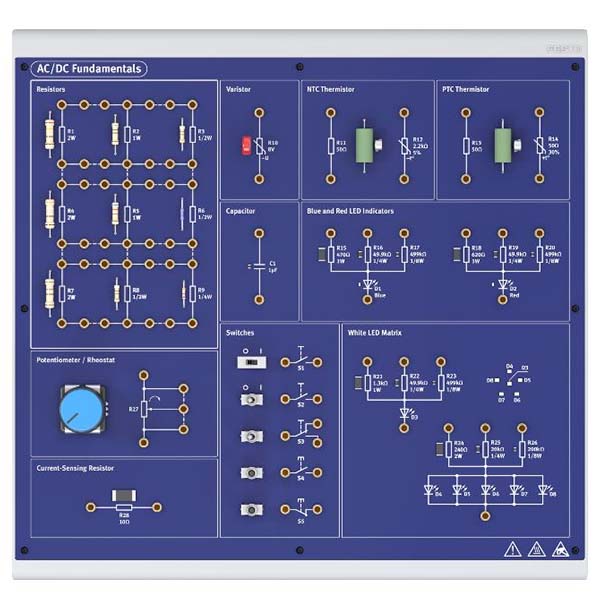

Bo mạch đào tạo nguyên lý cơ bản DC/AC – thuộc dòng CP Semicon của Festo Didactic.
Tích hợp sẵn nguồn DC/AC, điện trở, tụ, cuộn cảm, biến áp, công tắc, relay, đèn báo, động cơ DC, cầu chì. Kích thước: theo chuẩn EMS Festo.
Ứng dụng cho sinh viên:
• Hiểu nguyên lý hoạt động của mạch DC và AC cơ bản
• Thực hành đo điện áp, dòng điện, công suất trên các phần tử cơ bản
• Phân tích đặc tính của điện trở, tụ điện, cuộn cảm trong mạch AC/DC
• Thực hành đấu nối mạch điện thực tế trên bo mạch chuẩn EMS Festo
Lợi ích cho sinh viên hệ cao đẳng:
• Trang bị nền tảng vững chắc về lý thuyết mạch điện trước khi học vi mạch
• Hệ thống mô-đun EMS chuẩn quốc tế, phù hợp với tài liệu học tập từ hãng
• Rút ngắn thời gian làm quen thiết bị nhờ giao diện trực quan
Yêu cầu hệ thống:
• Nguồn cấp: AC 220V / 50Hz, 1 pha
• Tương thích chuẩn EMS Festo Didactic
Đặc điểm vật lý hệ thống:
• Kích thước: chuẩn module EMS Festo (full-size hoặc half-size)
• Lắp vừa trạm thực hành EMS tiêu chuẩn
• Linh kiện tích hợp sẵn: nguồn DC/AC, điện trở, tụ, cuộn cảm, biến áp, công tắc, relay, đèn báo, động cơ DC, cầu chì
• Đầu nối: giắc chuối an toàn 4mm, mã màu chuẩn IEC
Yêu cầu nguồn:
• AC 220V ±10% / 50Hz, 1 pha; cầu dao bảo vệ 10A
