| Hệ thống học tập nhiệt mặt trời LabVolt Series 46121 | 8046646 |
| Hệ thống EDS Solar Thermal, LabVolt Series 46121 là một giải pháp đào tạo chuyên sâu về công nghệ nhiệt mặt trời, được thiết kế để giảng dạy các nguyên lý và ứng dụng thực tế của việc chuyển đổi năng lượng mặt trời thành nhiệt năng | |
| Chức năng chính | |
| Mô phỏng các hệ thống thu nhiệt mặt trời thực tế để gia nhiệt nước hoặc không khí cho các ứng dụng dân dụng và công nghiệp | |
| Mục tiêu học tập | |
| Giới thiệu về năng lượng nhiệt mặt trời | |
| Hệ thống năng lượng nhiệt mặt trời | |
| Hệ thống vòng lặp mở, vòng lặp đơn và đa vòng lặp | |
| Vận hành và đo lường sàn bức xạ, nước và máy sưởi không gian | |
| Lợi ích | |
| Bao gồm mọi thứ cần thiết để hoạt động như một Hệ thống học tập thực hành, độc lập | |
| Được làm bằng các thành phần chất lượng cao hiện đang được sử dụng trong các ứng dụng dân dụng, thương mại và công nghiệp | |
| Dễ dàng và an toàn khi sử dụng, bền và được sản xuất theo tiêu chuẩn chất lượng cao nhất | |
| Bảng điện tấm cố định cho phép tất cả các thiết bị điện được cố định chắc chắn vào phía trạm làm việc với một nguồn điện | |
| Chương trình giảng dạy toàn diện bao gồm các hướng dẫn minh họa đầy đủ cho sinh viên và hướng dẫn cho người hướng dẫn | |
| Thành phần | |
| Trạm làm việc nhiệt mặt trời di động (Solar Thermal Mobile Workstation): | 46500-2E |
| Chức năng: Khung giá đỡ có bánh xe dùng để lắp đặt các mô-đun nhiệt mặt trời và tạo môi trường thực hành linh hoạt. | |
| Thông số: Bề mặt làm việc được đục lỗ, cho phép bố trí và cấu hình các mô-đun theo nhiều phương án thí nghiệm khác nhau. | |
| Bảng điện (Electrical Panel): | Tích hợp trên 46500-2E |
| Chức năng: Kết nối, cấp nguồn và điều khiển các thiết bị điện phụ trợ trong hệ thống. | |
| Thông số: Được tích hợp sẵn trên trạm làm việc để thuận tiện cho vận hành và thực hành. | |
| Nút dừng khẩn cấp (Emergency Stop): | Tích hợp trên 46500-2E |
| Chức năng: Ngắt toàn bộ nguồn điện của hệ thống ngay lập tức khi xảy ra tình huống khẩn cấp. | |
| Thông số: Dạng nút nhấn khẩn cấp, đảm bảo an toàn cho người vận hành và thiết bị. | |
| Bộ ngắt mạch (Circuit Breaker Switch): | Tích hợp trên 46500-2E |
| Chức năng: Đóng/ngắt nguồn điện chính để khởi động hoặc dừng hệ thống. | |
| Thông số: Công tắc bảo vệ nguồn chính tích hợp trên bảng điều khiển. | |
| Bộ trao đổi nhiệt dạng tấm (Plate Heat Exchanger): | 46505-00 |
| Chức năng: Truyền nhiệt giữa hai vòng chất lỏng mà không làm chúng hòa trộn với nhau. | |
| Thông số: Loại đồng, tấm phẳng hàn; 10 tấm; diện tích truyền nhiệt 0,121 m²; công suất nhiệt tối đa 13,2 kW (45.000 BTU/h). | |
| Bình giãn nở (Expansion Tank): | 46510-10 |
| Chức năng: Cân bằng sự thay đổi thể tích của chất lỏng khi nhiệt độ thay đổi nhằm ổn định áp suất hệ thống. | |
| Thông số: Bình giãn nở dùng cho hệ thống nhiệt mặt trời tuần hoàn kín. | |
| Sàn bức xạ (Radiant Floor): | 46512-00 |
| Chức năng: Mô phỏng hệ thống sưởi ấm bằng sàn bức xạ trong các ứng dụng thực tế. | |
| Thông số: Mô-đun thực hành truyền nhiệt bằng bức xạ. | |
| Bộ tản nhiệt (Radiator): | 6531-C0 |
| Chức năng: Giải phóng nhiệt từ chất lỏng ra môi trường xung quanh. | |
| Thông số: Mô-đun trao đổi nhiệt với không khí phục vụ các bài thực hành. | |
| Bộ thu nhiệt mặt trời ống chân không (Evacuated Tube Solar Collector): | 8046648 |
| Chức năng: Hấp thụ bức xạ mặt trời và chuyển đổi thành nhiệt năng cho chất tải nhiệt. | |
| Thông số: Bộ thu nhiệt dạng ống chân không, dùng như mô-đun tùy chọn của hệ thống. | |
| Bơm tuần hoàn (Circulator Pump): | 46508-10 |
| Chức năng: Tuần hoàn chất lỏng trong toàn bộ hệ thống nhiệt mặt trời. | |
| Thông số: Bơm tuần hoàn dùng cho hệ thống thủy lực nhiệt mặt trời. | |
| Van xả áp an toàn (Pressure Relief Valve): | 46503-00 & 46504-00 |
| Chức năng: Tự động xả áp khi áp suất vượt quá giới hạn cho phép nhằm bảo vệ hệ thống. | |
| Thông số: Van an toàn hoạt động tự động theo áp suất cài đặt. | |
| Cụm van một chiều và van xả (Check Valve Assembly): | 46507-00 |
| Chức năng: Đảm bảo dòng chất lỏng chỉ chảy theo một chiều và hỗ trợ xả chất lỏng khi cần thiết. | |
| Thông số: Tích hợp van một chiều và van xả trong cùng cụm thiết bị. | |
| Van xả khí tự động (Automatic Air Vent): | 46511-00 |
| Chức năng: Tự động loại bỏ bọt khí trong đường ống để nâng cao hiệu quả truyền nhiệt. | |
| Thông số: Van xả khí tự động cho hệ thống tuần hoàn kín. | |
| Bình chứa và nạp (Fill Bowl): | 46519-10 |
| Chức năng: Dùng để châm nước hoặc dung dịch nước-glycol vào hệ thống. | |
| Thông số: Bình nạp chất lỏng phục vụ quá trình vận hành và bảo trì. | |
| Ống dẫn và phụ kiện (Hoses and Accessories): | 46520-10 |
| Chức năng: Kết nối các mô-đun thủy lực trong hệ thống nhiệt mặt trời. | |
| Thông số: Bộ ống mềm và phụ kiện kết nối tiêu chuẩn. | |
| Đèn làm việc kép (Dual Work Light): | 87038-1C |
| Chức năng: Mô phỏng bức xạ mặt trời để thực hiện các thí nghiệm trong phòng học. | |
| Thông số: Đèn chiếu sáng kép sử dụng làm bộ giả lập mặt trời (Sun Simulator). | |
| Đồng hồ vạn năng kỹ thuật số (Digital Multimeter): | 6394-B0 |
| Chức năng: Đo điện áp AC/DC, dòng điện DC và điện trở của các linh kiện điện. | |
| Thông số: Loại cầm tay; độ chính xác ±2,0% hoặc tốt hơn. | |
| Nhiệt kế Analog (Analog Thermometer): | 46501-00 |
| Chức năng: Theo dõi nhiệt độ tại các vị trí khác nhau của hệ thống. | |
| Thông số: Đồng hồ đo nhiệt độ dạng analog dùng cho hệ thống nhiệt mặt trời. | |
| Cảm biến nhiệt độ (Temperature Sensor): | 46509-00 |
| Chức năng: Cung cấp tín hiệu nhiệt độ phục vụ giám sát và điều khiển. | |
| Thông số: Cảm biến nhiệt độ điện tử dùng cho các bài thực hành và điều khiển tự động. | |
| Đồng hồ đo lưu lượng (Rotameter): | 6550-A0 |
| Chức năng: Đo lưu lượng chất lỏng trong hệ thống đường ống. | |
| Thông số: Đồng hồ đo lưu lượng dạng Rotameter. | |
| Đồng hồ áp suất (Pressure Gauge): | 6553-E0 |
| Chức năng: Đo áp suất tĩnh của hệ thống thủy lực. | |
| Thông số: Đồng hồ áp suất dạng analog, dải đo thấp, dùng cho hệ thống nhiệt mặt trời. | |
| Tài liệu | |
| Hướng dẫn sử dụng EDS Solar Thermal (EDS Solar Thermal User Guide): | 590107 (52670-E0) |
| Chức năng: Hướng dẫn vận hành, lắp đặt và bảo trì hệ thống đào tạo EDS Solar Thermal. | |
| Thông số: Cung cấp thông tin chi tiết về cấu hình hệ thống, quy trình vận hành, bảo dưỡng và xử lý sự cố thiết bị. | |
| Sách bài tập cho Sinh viên (Student Workbook): | Đi kèm hệ thống |
| Chức năng: Hướng dẫn người học thực hiện các bài thực hành và thí nghiệm trên hệ thống nhiệt mặt trời. | |
| Thông số: Tài liệu minh họa đầy đủ, hướng dẫn từng bước thực hiện các bài thí nghiệm, câu hỏi đánh giá và nội dung thực hành. | |
| Hướng dẫn cho Giảng viên (Instructor Guide): | Đi kèm hệ thống |
| Chức năng: Hỗ trợ giảng viên tổ chức và hướng dẫn các bài thực hành trên hệ thống. | |
| Thông số: Bao gồm đáp án, hướng dẫn giảng dạy, ghi chú sư phạm và phương pháp đánh giá kết quả học tập. | |
| Tài liệu Hệ thống đa vòng tuần hoàn (Multi-Loop Systems Courseware): | Đi kèm hệ thống |
| Chức năng: Cung cấp kiến thức và hướng dẫn thực hành về các hệ thống nhiệt mặt trời có nhiều vòng tuần hoàn. | |
| Thông số: Bao gồm các nội dung: gia nhiệt nước vòng kín (Closed-loop Water Heating), gia nhiệt bề mặt vòng kín (Closed-loop Surface Heating), sưởi ấm không khí vòng kín (Closed-loop Air Heating), hệ thống thoát nước (Drainback Systems) và đánh giá hiệu suất hệ thống (System Performance Evaluation). | |
| Giấy phép Campus (Campus License): | 8060789 |
| Chức năng: Cấp quyền truy cập bộ tài liệu điện tử phục vụ giảng dạy và học tập của hệ thống. | |
| Thông số: Cho phép truy cập các tệp PDF của tài liệu học tập và hướng dẫn giảng dạy với nhiều ngôn ngữ và hệ đơn vị khác nhau; mã 8060789 tương ứng với phiên bản tiếng Anh sử dụng hệ đơn vị SI. |
Sản phẩm tương tự
Năng Lượng Mặt Trời

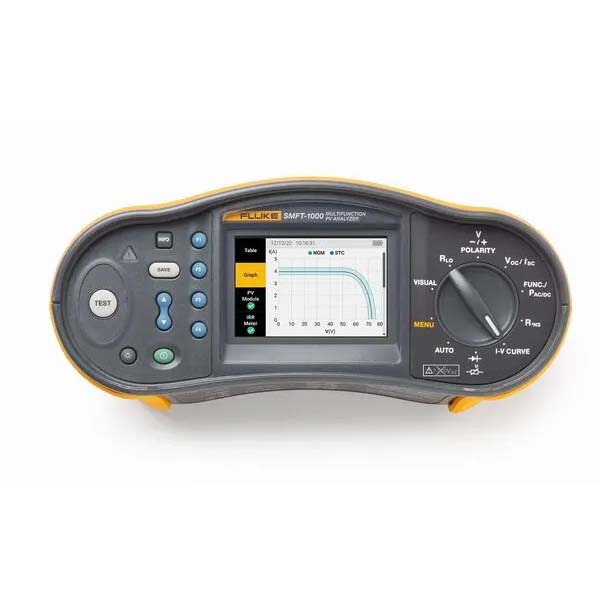

Thiết Bị Phân Tích Đa Năng Hệ Mặt Trời Fluke FLK-SMFT-1000/PRO
Năng Lượng Mặt Trời

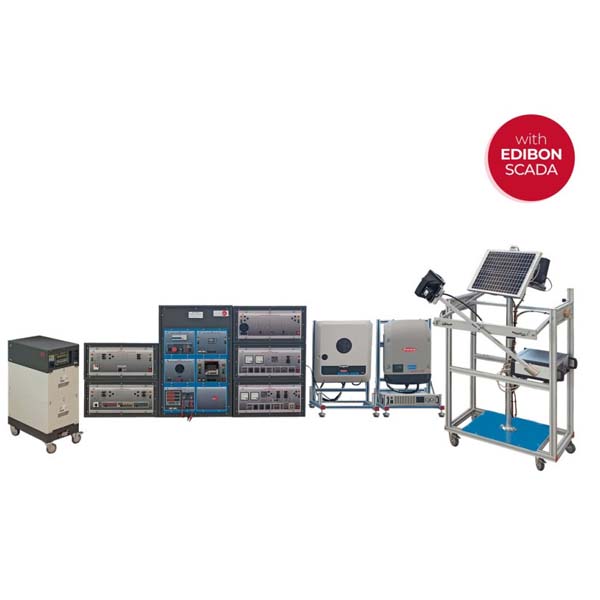

Ứng dụng nhà máy quang điện điều khiển bằng máy tính EDIBON AEL-PHVGC
