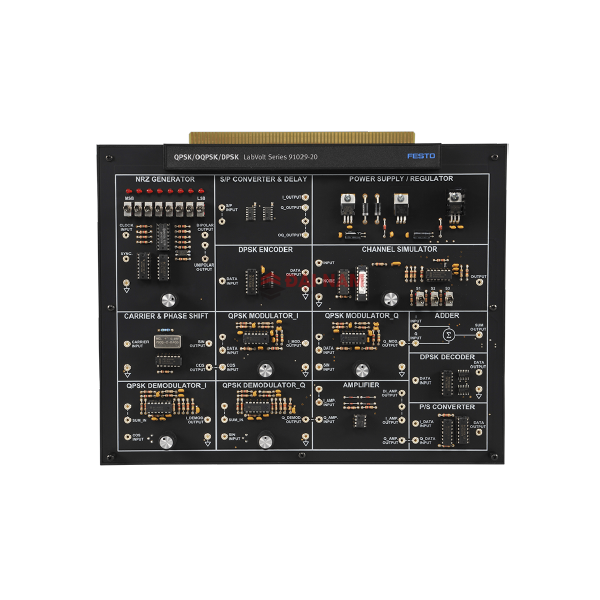

Bảng mạch QPSK/OQPSK/DPSK FACET Board 581201 (91029-20) là thiết bị đào tạo chuyên sâu về kỹ thuật điều chế dịch pha (Phase-Shift Keying – PSK) – một phương pháp truyền thông số hiện đại, trong đó pha của tín hiệu mang được thay đổi để truyền tải thông tin. Thiết bị được thiết kế nhằm giúp học viên hiểu rõ nguyên lý, đặc điểm hoạt động và thực hành đo đạc các dạng điều chế PSK khác nhau như BPSK, QPSK, OQPSK và DPSK, phục vụ hiệu quả cho quá trình giảng dạy và nghiên cứu trong lĩnh vực viễn thông – điện tử.
Nội dung đào tạo và tính năng nổi bật
Với QPSK/OQPSK/DPSK FACET Board, học viên bắt đầu từ việc tìm hiểu nguyên lý của tín hiệu đơn cực và lưỡng cực trong truyền dẫn băng gốc, sau đó tiến hành đo và so sánh tín hiệu PSK trong cả miền thời gian và miền tần số bằng dao động ký và máy phân tích phổ.
Thiết bị được tích hợp nhiều mạch chức năng như:
-
NRZ Generator, S/P Converter & Delay, DPSK Encoder, QPSK Modulator I/Q, Channel Simulator, DPSK Decoder, Amplifier, P/S Converter, v.v.
Các mạch này cho phép người học mô phỏng, kiểm tra và khắc phục sự cố thực tế, đồng thời nắm vững toàn bộ quy trình xử lý và truyền tín hiệu số trong hệ thống điều chế dịch pha.
Phạm vi chủ đề đào tạo
-
Nguyên lý điều chế số và tín hiệu băng gốc
-
Phân chia chuỗi xung và biểu đồ chòm sao tín hiệu MPSK
-
Trộn tín hiệu băng gốc với sóng mang
-
Đặc trưng tín hiệu đơn cực – lưỡng cực trong miền thời gian và tần số
-
Các kỹ thuật điều chế và giải điều chế BPSK, QPSK, OQPSK, DPSK
-
Mô phỏng kênh truyền và đánh giá hiệu suất hệ thống
Đặc điểm kỹ thuật & lợi ích
-
Đồng bộ tín hiệu truyền thông giúp hiển thị dễ dàng
-
Quan sát tín hiệu số ở cả miền thời gian và miền tần số
-
Tương thích với phần mềm Virtual Instrument Model 1250
-
Tích hợp bộ phát NRZ điều chỉnh với nhiều mẫu bit khác nhau
-
Bộ mô phỏng kênh truyền có băng thông điều chỉnh
-
Phù hợp cho cả hình thức đào tạo truyền thống và tương tác trực tuyến
Chất lượng đảm bảo
Sản phẩm thuộc dòng FACET – Festo Didactic, được sản xuất theo tiêu chuẩn ISO 9001, khẳng định chất lượng vượt trội trong thiết kế, phát triển và dịch vụ hậu mãi. Thiết bị này là công cụ lý tưởng cho các trường đại học, cao đẳng kỹ thuật và trung tâm đào tạo nghề mong muốn xây dựng chương trình học hiện đại, bám sát công nghệ thực tế.
👉 QPSK/OQPSK/DPSK FACET Board 581201 – lựa chọn tối ưu để nâng cao năng lực thực hành trong lĩnh vực truyền thông kỹ thuật số và viễn thông hiện đại.
Liên hệ ngay: 0935 083 999 để nhận báo giá và tư vấn giải pháp phù hợp với nhu cầu của bạn!
