Phòng thực hành kỹ thuật điện khí nén là không gian đào tạo chuyên dụng, giúp sinh viên và học viên thực hành các kiến thức về khí nén, điện điều khiển, cảm biến, cơ cấu chấp hành và điều khiển tự động. Đây là một trong những hạng mục thiết bị quan trọng đối với các cơ sở đào tạo ngành Điện, Điện tử, Cơ điện tử, Tự động hóa và Kỹ thuật điều khiển.
Khác với phòng học lý thuyết, phòng thực hành điện khí nén cần được đầu tư một hệ thống thiết bị đồng bộ để người học có thể trực tiếp lắp ráp mạch, đấu nối, vận hành, kiểm tra và xử lý các bài toán điều khiển điện – khí nén.
Vậy phòng thực hành kỹ thuật điện khí nén cần những thiết bị gì? Đâu là những thiết bị tối thiểu cần có khi xây dựng phòng thực hành? Hãy cùng Đại Nam Stec tìm hiểu chi tiết.
1. Phòng thực hành kỹ thuật điện khí nén dùng để đào tạo những gì?
Hệ thống điện khí nén là sự kết hợp giữa năng lượng khí nén và mạch điều khiển điện. Trong hệ thống thực tế, khí nén đảm nhiệm việc tạo chuyển động thông qua các cơ cấu chấp hành, trong khi tín hiệu điện được sử dụng để điều khiển van, cảm biến và trình tự hoạt động của hệ thống.
Vì vậy, một phòng thực hành điện khí nén có thể phục vụ các nội dung đào tạo như:
- Cơ sở lý thuyết về khí nén và điện khí nén.
- Cung cấp, xử lý và điều chỉnh khí nén.
- Nhận biết và sử dụng các phần tử khí nén.
- Sử dụng xilanh và các cơ cấu chấp hành.
- Điều khiển van điện từ.
- Đấu nối mạch điều khiển điện.
- Sử dụng nút nhấn, rơ-le, công tắc hành trình.
- Ứng dụng cảm biến trong hệ thống khí nén.
- Thiết kế và lắp ráp mạch điện khí nén.
- Phân tích nguyên lý hoạt động của hệ thống.
- Kiểm tra, phát hiện và xử lý lỗi trong mạch.
- Thực hành các bài toán điều khiển tuần tự và tự động hóa.
Một số chương trình đào tạo điện khí nén cũng tập trung vào các nội dung như máy nén khí, cơ cấu chấp hành, van đảo chiều, nút nhấn, công tắc hành trình, van tiết lưu, van logic, van trì hoãn thời gian và van áp suất.
2. Phòng thực hành kỹ thuật điện khí nén bao gồm những thiết bị tối thiểu nào?
Để có thể tổ chức các bài thực hành từ cơ bản đến nâng cao, phòng thực hành điện khí nén nên được xây dựng theo các nhóm thiết bị chính sau:

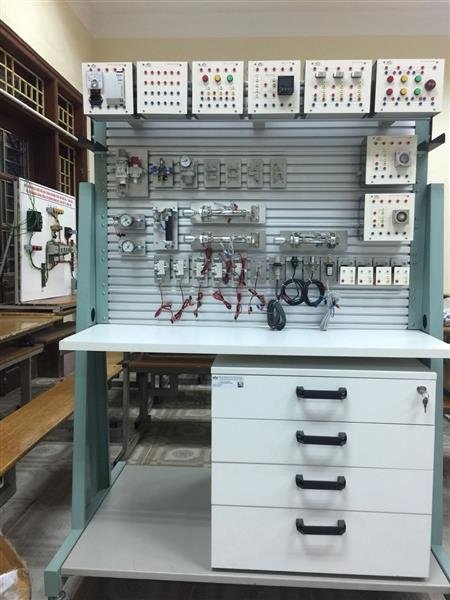

2.1. Bàn thực hành điện – khí nén
Bàn thực hành điện – khí nén là thiết bị trung tâm của phòng lab, được thiết kế để sinh viên có thể lắp ráp và đấu nối các mạch thực hành.
Một bàn thực hành có thể tích hợp:
- Khung bàn hoặc panel thực hành.
- Bộ nguồn điện.
- Các đầu kết nối.
- Khu vực lắp đặt module khí nén.
- Các module điều khiển điện.
- Thiết bị bảo vệ.
- Nút nhấn và đèn báo.
- Thiết bị đo và kiểm tra.
Bàn thực hành cần có thiết kế trực quan, dễ thao tác và cho phép thay đổi cấu hình bài thực hành. Điều này giúp một bộ thiết bị có thể phục vụ nhiều bài học khác nhau thay vì chỉ sử dụng cho một mô hình cố định.
2.2. Bộ nguồn khí nén
Nguồn khí là thành phần không thể thiếu trong phòng thực hành điện khí nén.
Hệ thống cung cấp khí thường bao gồm:
- Máy nén khí.
- Bình chứa khí.
- Bộ lọc khí.
- Bộ điều áp.
- Đồng hồ áp suất.
- Đường ống và đầu nối khí.
Bộ nguồn có nhiệm vụ cung cấp khí nén với áp suất phù hợp cho các bài thực hành. Trong các hệ thống đào tạo, việc xử lý và điều chỉnh khí nén trước khi đưa đến các phần tử chấp hành giúp hệ thống hoạt động ổn định và an toàn hơn.
2.3. Xilanh khí nén
Xilanh khí nén là một trong những thiết bị cơ bản nhất của phòng thực hành.
Thiết bị chuyển đổi năng lượng khí nén thành chuyển động cơ học, thường được sử dụng để thực hiện các bài tập:
- Chuyển động tiến – lùi.
- Điều khiển tốc độ xilanh.
- Điều khiển tuần tự nhiều xilanh.
- Điều khiển theo tín hiệu cảm biến.
- Điều khiển bằng van điện từ.
Phòng thực hành có thể trang bị nhiều loại xilanh khác nhau để sinh viên quan sát và so sánh nguyên lý hoạt động.
2.4. Van khí nén và van điện từ
Van là nhóm thiết bị giữ vai trò điều khiển dòng khí trong hệ thống.
Các loại van cơ bản nên có gồm:
- Van 3/2.
- Van 5/2.
- Van 5/3.
- Van tiết lưu.
- Van một chiều.
- Van logic.
- Van điều áp.
- Van điện từ.
- Van đảo chiều.
Trong đó, van điện từ đặc biệt quan trọng đối với thực hành điện khí nén vì cho phép kết hợp giữa tín hiệu điều khiển điện và cơ cấu chấp hành khí nén.
Thông qua nhóm thiết bị này, sinh viên có thể thực hành xây dựng các mạch điều khiển xilanh theo nhiều điều kiện khác nhau.
2.5. Cảm biến và công tắc hành trình
Cảm biến giúp hệ thống nhận biết trạng thái của cơ cấu chấp hành và tạo tín hiệu phản hồi cho mạch điều khiển.
Nhóm thiết bị nên có:
- Công tắc hành trình.
- Cảm biến từ.
- Cảm biến tiệm cận.
- Cảm biến quang.
- Cảm biến áp suất.
- Công tắc áp suất.
Các thiết bị này giúp sinh viên thực hành những bài toán như:
Xilanh A tiến → cảm biến phát hiện → xilanh B hoạt động → xilanh A lùi → hệ thống kết thúc chu trình.
Đây chính là nền tảng để người học tiếp cận các hệ thống tự động hóa công nghiệp.
2.6. Module điều khiển điện
Bên cạnh phần khí nén, phòng lab cần có các thiết bị phục vụ mạch điều khiển điện.
Một bộ thiết bị cơ bản có thể gồm:
- Nút nhấn Start/Stop.
- Công tắc.
- Đèn báo.
- Rơ-le trung gian.
- Rơ-le thời gian.
- Công tắc hành trình.
- Cầu đấu.
- Dây dẫn.
- Cầu chì hoặc thiết bị bảo vệ.
- Nguồn DC.
Nhóm thiết bị này cho phép sinh viên thực hành từ những mạch điều khiển đơn giản đến các mạch điện khí nén có trình tự phức tạp hơn.
2.7. Thiết bị đo và kiểm tra
Thiết bị đo giúp sinh viên kiểm tra trạng thái của hệ thống trong quá trình thực hành.
Các thiết bị cần thiết có thể gồm:
- Đồng hồ vạn năng.
- Đồng hồ đo điện áp.
- Đồng hồ đo dòng điện.
- Đồng hồ đo áp suất.
- Thiết bị kiểm tra tín hiệu.
- Thiết bị kiểm tra rò rỉ khí.
Việc trang bị thiết bị đo không chỉ phục vụ bài thực hành mà còn giúp người học hình thành kỹ năng kiểm tra, chẩn đoán và bảo trì hệ thống.
2.8. Bộ dây dẫn và phụ kiện kết nối
Một phòng thực hành điện khí nén không thể vận hành hiệu quả nếu thiếu hệ thống phụ kiện.
Nhóm phụ kiện cơ bản gồm:
- Dây khí nén.
- Đầu nối khí.
- Đầu nối nhanh.
- Dây điện.
- Jack cắm.
- Cầu đấu.
- Đầu cos.
- Ống dẫn.
- Phụ kiện lắp đặt module.
Các phụ kiện nên được thiết kế đồng bộ với bàn thực hành để sinh viên dễ dàng tháo lắp và thay đổi cấu hình mạch.
2.9. Tủ hoặc giá đựng thiết bị
Do phòng thực hành có số lượng lớn module, van, xilanh, dây dẫn và phụ kiện, cần bố trí tủ đựng thiết bị hoặc hệ thống lưu trữ chuyên dụng.
Tủ nên được phân chia theo từng nhóm:
- Thiết bị khí nén.
- Thiết bị điện.
- Cảm biến.
- Dây dẫn.
- Phụ kiện.
- Dụng cụ đo.
- Thiết bị bảo trì.
Việc sắp xếp khoa học giúp giảm thời gian chuẩn bị bài học và hạn chế thất lạc thiết bị.
3. Bảng danh mục thiết bị tối thiểu cho phòng thực hành điện khí nén
| STT | Nhóm thiết bị | Thiết bị cơ bản | Mục đích sử dụng |
|---|---|---|---|
| 1 | Bàn thực hành | Bàn/panel thực hành điện – khí nén | Lắp ráp và thực hành mạch |
| 2 | Nguồn khí | Máy nén khí, bình khí, bộ lọc – điều áp | Cung cấp và xử lý khí |
| 3 | Cơ cấu chấp hành | Xilanh khí nén | Tạo chuyển động |
| 4 | Van khí nén | Van 3/2, 5/2, van tiết lưu, van một chiều | Điều khiển dòng khí |
| 5 | Van điều khiển | Van điện từ | Điều khiển khí bằng tín hiệu điện |
| 6 | Cảm biến | Cảm biến từ, tiệm cận, quang | Phát hiện trạng thái |
| 7 | Công tắc | Công tắc hành trình, nút nhấn | Tạo tín hiệu điều khiển |
| 8 | Thiết bị điện | Rơ-le, rơ-le thời gian, đèn báo | Xây dựng mạch điều khiển |
| 9 | Thiết bị đo | Đồng hồ vạn năng, đồng hồ áp suất | Đo và kiểm tra hệ thống |
| 10 | Phụ kiện | Dây khí, dây điện, đầu nối | Đấu nối hệ thống |
| 11 | Dụng cụ | Bộ dụng cụ cơ khí – điện | Lắp đặt, bảo trì |
| 12 | Lưu trữ | Tủ/giá đựng thiết bị | Bảo quản thiết bị |
| 13 | An toàn | Thiết bị bảo hộ, PCCC | Đảm bảo an toàn thực hành |
Danh mục trên nên được xem là cấu hình cơ sở để xây dựng một phòng thực hành, không phải một danh mục bắt buộc áp dụng giống nhau cho mọi cơ sở đào tạo. Số lượng và cấu hình thiết bị cần căn cứ vào ngành/nghề, chương trình đào tạo, quy mô lớp học và số lượng sinh viên thực hành.
4. Đại Nam Stec – Tư vấn và triển khai phòng thực hành điện khí nén
Đầu tư phòng thực hành điện khí nén không đơn thuần là mua một số bộ thiết bị và đưa vào phòng học. Để hệ thống phát huy hiệu quả, cần đồng bộ từ thiết kế không gian, bàn thực hành, nguồn điện – khí nén, thiết bị đào tạo, phụ kiện, an toàn đến chương trình bài thực hành.
Đại Nam Stec cung cấp giải pháp thiết bị và tư vấn xây dựng phòng thực hành kỹ thuật điện – khí nén, phòng thực hành tự động hóa và phòng lab cơ điện tử cho các trường cao đẳng, trường nghề, đại học và cơ sở đào tạo kỹ thuật.
Giải pháp có thể được thiết kế theo quy mô và chương trình đào tạo thực tế của từng trường, từ mô hình thực hành khí nén cơ bản đến hệ thống điện khí nén tích hợp PLC và tự động hóa.
