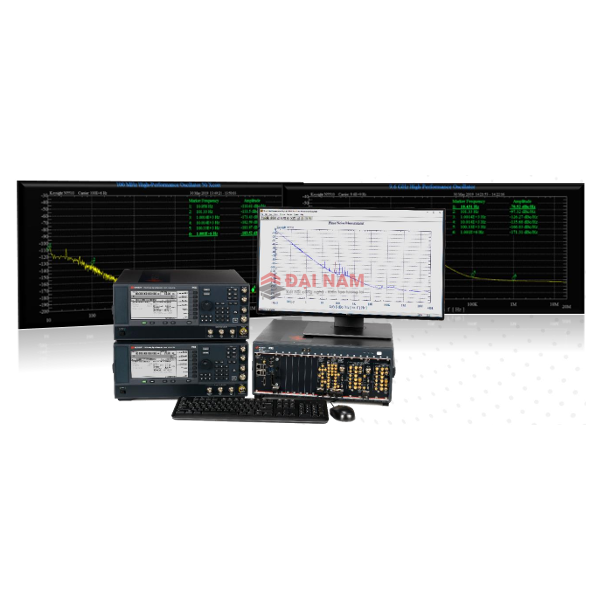

Với hơn 50 năm kinh nghiệm trong thiết kế và đo lường RF có độ nhiễu pha thấp, Keysight Technologies mang đến giải pháp N5511A Phase Noise Test System (PNTS) – thế hệ kế nhiệm của hệ thống đo nhiễu pha “chuẩn vàng” Keysight E5500.
Hệ thống N5511A PNTS được thiết kế cho những chuyên gia đo lường cần hiệu suất đo cực kỳ chính xác, ổn định và có khả năng lặp lại cao, giúp đánh giá và đặc trưng nhiễu pha, nhiễu biên độ (AM) và nhiễu dải cơ sở (baseband noise) của các thiết bị RF và vi sóng.
Đặc biệt, PNTS có thể đo nhiễu pha xuống tới giới hạn vật lý kT (-177 dBm/Hz ở nhiệt độ phòng) – mức nhiễu nhiệt thấp nhất có thể đạt được trong đo lường điện tử.
Tổng quan sản phẩm N5511A PNTS
Keysight N5511A PNTS là giải pháp đo nhiễu pha linh hoạt, mở rộng, đáp ứng nhu cầu chuyên sâu của các kỹ sư trong lĩnh vực:
-
Hàng không – Quốc phòng
-
Viễn thông – 5G – Radar
-
Thiết kế mạch dao động, bộ khuếch đại, bộ chia – nhân tần
-
Phát triển thiết bị RF và vi sóng hiệu năng cao
Khác với các thiết bị đo “một hộp” thông thường, PNTS cho phép người dùng tùy biến cấu hình đo, chọn nguồn tham chiếu bên ngoài, tăng độ nhạy và rút ngắn thời gian đo đáng kể nhờ kiến trúc PXIe mở và linh hoạt.
Dải tần và khả năng đo lường
-
Tần số đầu vào RF: 50 kHz – 40 GHz (sử dụng bộ phát hiện pha nội bộ)
-
Khi kết hợp đầu dò pha ngoài: có thể đo tín hiệu mmWave vượt quá 100 GHz
-
Dải bù tần (carrier offset): từ 0.01 Hz đến 160 MHz – bao phủ hơn 10 bậc độ lớn
Chức năng đo nhiễu và hiệu năng nổi bật
-
Đo nhiễu pha tuyệt đối (Absolute Phase Noise) và nhiễu pha dư (Residual Phase Noise) bằng phương pháp bộ phát hiện pha (quadrature method).
-
Cấu hình hai kênh (dual-channel) hỗ trợ trung bình phổ chéo (cross-correlation) – tăng độ nhạy đo xuống tới -177 dBm/Hz (giới hạn kT).
-
Đo nhiễu biên độ (AM noise) trên tín hiệu RF từ 50 kHz – 40 GHz.
-
Đo nhiễu dải cơ sở (Baseband Noise) từ 0.01 Hz – 160 MHz.
-
Độ nhạy nhiễu (Noise Floor) tốt hơn -200 dBc/Hz (với tín hiệu đầu vào +23 dBm trở lên).
-
Hỗ trợ đo tín hiệu xung (Pulsed RF) với bộ lọc PRF nội bộ hoặc tùy chọn bên ngoài.
Đặc điểm kỹ thuật và lợi ích nổi bật
✅ Hiệu suất vượt trội cho “Power Users”
Thiết kế chuyên dụng cho các chuyên gia cần vượt xa giới hạn của thiết bị đo thương mại thông thường.
✅ Kiến trúc mở – mở rộng dễ dàng với PXIe
Cho phép tích hợp thêm các mô-đun khác như Network Analyzer, Source Module, Power Meter, tạo thành hệ thống kiểm thử hoàn chỉnh.
✅ Phần cứng xử lý nhanh với FPGA
Công nghệ cross-correlation đa đoạn (multi-segment) trên nền Field Programmable Gate Array giúp xử lý dữ liệu thời gian thực nhanh chóng và chính xác.
✅ Phần mềm N5510A thông minh
Kết nối nhiều thiết bị độc lập trong cùng hệ thống, hỗ trợ chuẩn SCPI, giao diện quen thuộc và tương thích ngược với E5505A.
✅ Nguồn tham chiếu linh hoạt
Hỗ trợ sử dụng nguồn tần số điều chỉnh ngoài (external reference) giúp tăng độ nhạy và giảm thời gian đo cho chế độ hai kênh.
✅ Khả năng đo đa dạng
-
Thiết bị một cổng: VCO, DRO, bộ dao động tinh thể, tổng hợp tần số…
-
Thiết bị hai cổng: bộ khuếch đại, bộ chia tần, bộ chuyển đổi tần số…
-
Hỗ trợ tín hiệu CW, pulsed, spurious.
✅ Kiểm soát và mở rộng linh hoạt
Người dùng có thể thêm bộ chia công suất, bộ suy hao, khuếch đại ngoài, sau đó loại bỏ nhiễu cộng thêm bằng kỹ thuật cross-correlation.
Tóm tắt thông số kỹ thuật chính
| Đặc tính kỹ thuật | Giá trị |
|---|---|
| Dải tần đo RF | 50 kHz – 40 GHz (nội bộ) / >100 GHz (ngoại vi) |
| Dải offset | 0.01 Hz – 160 MHz |
| Độ nhạy đo (Noise Floor) | Tốt hơn -200 dBc/Hz |
| Đo AM Noise | 50 kHz – 40 GHz |
| Đo Baseband Noise | 0.01 Hz – 160 MHz |
| Đo tín hiệu xung | Có (PRF filter nội bộ hoặc ngoài) |
| Giao diện | PXIe, SCPI, LAN, GPIB |
| Phần mềm điều khiển | Keysight N5510A |
Keysight N5511A Phase Noise Test System là giải pháp đo nhiễu pha hàng đầu thế giới, kết hợp giữa kiến trúc mở, phần mềm mạnh mẽ và khả năng mở rộng linh hoạt.
Với độ nhạy đạt tới giới hạn nhiễu nhiệt kT, PNTS giúp các kỹ sư và nhà nghiên cứu phân tích, tối ưu và xác nhận hiệu suất nhiễu pha của thiết bị RF và vi sóng một cách chính xác – tin cậy – toàn diện nhất.
