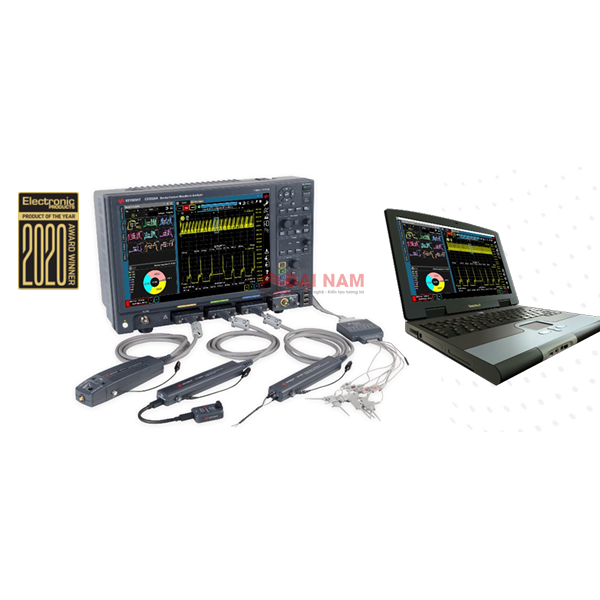

Keysight CX3300A Series Device Current Waveform Analyzer là giải pháp đo lường và phân tích toàn diện giúp kỹ sư giải quyết các thách thức về đường nguồn (power rail), mạng phân phối năng lượng (PDN) và toàn vẹn năng lượng (power integrity).
CX3300A kết hợp ưu điểm của dao động ký (oscilloscope) về băng thông và tốc độ lấy mẫu, đồng hồ đo số (DMM) về độ nhạy, cùng khả năng ghi dữ liệu dài hạn của data logger, mang đến khả năng hiển thị chính xác dạng sóng dòng điện và điện áp trong thời gian thực.
Đặc Trưng – Ứng Dụng Trong Đặc Tính Đường Nguồn (Power Rail Characterization)
Trong kỷ nguyên Internet vạn vật (IoT), số lượng linh kiện điện tử nhúng ngày càng tăng mạnh. Các thiết bị thế hệ mới yêu cầu hoạt động dài hơn, điện áp cung cấp thấp hơn, tiêu thụ năng lượng tối thiểu và vẫn đảm bảo hiệu năng – bảo mật – kết nối.
Do đó, phân tích dòng điện và điện áp trên đường nguồn là yếu tố quan trọng giúp kỹ sư:
-
Kiểm chứng thiết kế mạch với giới hạn linh kiện, dòng đỉnh và dòng khởi động.
-
Theo dõi xu hướng tiêu thụ năng lượng của thiết bị quan trọng (như máy tạo nhịp tim).
-
Gỡ lỗi và tối ưu hóa quản lý năng lượng theo chương trình phần mềm (active/sleep).
-
Cải thiện thiết kế mạch nguồn đảm bảo tính toàn vẹn năng lượng.
-
Phát hiện hành vi bất thường của thiết bị mà phép đo điện áp không thể nhìn thấy.
-
Phát hiện tấn công bảo mật (side-channel attack) qua dòng tiêu thụ.
Giải Quyết Các Thách Thức Khi Đo Power Rail
Các thiết bị hiện đại có dòng tiêu thụ biến thiên nhanh từ µA đến mA, khiến DMM, probe dòng hoặc probe vi sai truyền thống không còn đủ khả năng bắt chính xác dạng sóng động.
Bộ phân tích CX3300A (gồm CX3322A – 2 kênh và CX3324A – 4 kênh) là giải pháp hoàn hảo, tích hợp:
-
Băng thông và tốc độ cao như dao động ký
-
Độ nhạy và độ nhiễu thấp như DMM
-
Thời gian ghi dài như thiết bị data logger
Nhờ đó, CX3300A cho phép đặc trưng chính xác, nhanh chóng và toàn diện hành vi dòng điện – điện áp động trên nhiều loại thiết bị điện tử.
Đo và Gỡ Lỗi Trong Quá Trình Thiết Kế (Design Validation & Debugging)
Trong các thiết bị IoT và di động, dòng điện thay đổi theo trạng thái hoạt động. CX3300A giúp kỹ sư ghi lại dạng sóng dòng điện động theo thời gian thực, hỗ trợ:
-
Xác thực thiết kế phần cứng.
-
Phân tích lỗi tiềm ẩn không thể phát hiện bằng phép đo điện áp.
-
Tối ưu hiệu suất tiêu thụ điện trong chế độ chờ hoặc hoạt động.
Kết quả đo chi tiết giúp cải thiện đáng kể độ tin cậy và hiệu năng của thiết bị.
Thông Số Kỹ Thuật Nổi Bật
🔸 Hiệu năng cao – Độ phân giải vượt trội
-
Bộ chuyển đổi ADC 14-bit/16-bit cho phép đo chính xác với dải động rộng.
-
Tốc độ lấy mẫu tối đa 1 GSa/s (14-bit) giúp bắt chính xác dạng sóng nhanh.
-
Tốc độ lấy mẫu 75 MSa/s (16-bit) cho phép đo độ chính xác cao hơn.
🔸 Thiết kế khung máy tối ưu băng thông và độ nhiễu
-
Giảm tối đa nhiễu sàn đo (noise floor) – yếu tố quyết định độ nhạy của thiết bị.
-
Dạng sóng dòng điện và điện áp được hiển thị rõ ràng, chính xác đến từng chi tiết.
🔸 Giao diện đồ họa trực quan
-
Màn hình cảm ứng 14.1 inch thân thiện, dễ thao tác và phân tích dữ liệu.
-
Tương thích với Windows 10, trang bị ổ SSD tốc độ cao.
Tùy Chọn Cảm Biến Đa Dạng
CX3300A hỗ trợ nhiều loại cảm biến, giúp đo dòng điện và điện áp linh hoạt theo yêu cầu:
Cảm biến dòng điện:
-
CX1101A: Cảm biến dòng 1 kênh
-
CX1102A: Cảm biến dòng 2 kênh
-
CX1103A: Cảm biến dòng low-side
-
CX1104A: Cảm biến dòng chọn shunt
Cảm biến điện áp và dòng kết hợp:
-
CX1105A: Cảm biến vi sai siêu nhiễu thấp
Cảm biến điện áp:
-
CX1151A: Bộ chuyển đổi đầu dò thụ động
Keysight CX3300A Series là công cụ lý tưởng cho đặc trưng, đo kiểm và phân tích năng lượng động trong thiết kế thiết bị điện tử hiện đại, đặc biệt là IoT, di động, và hệ thống công suất thấp.
Thiết bị giúp kỹ sư đo dòng và điện áp với độ chính xác cao, tốc độ nhanh, và dải động rộng, đồng thời phát hiện các vấn đề thiết kế tiềm ẩn mà các phương pháp truyền thống bỏ sót.
