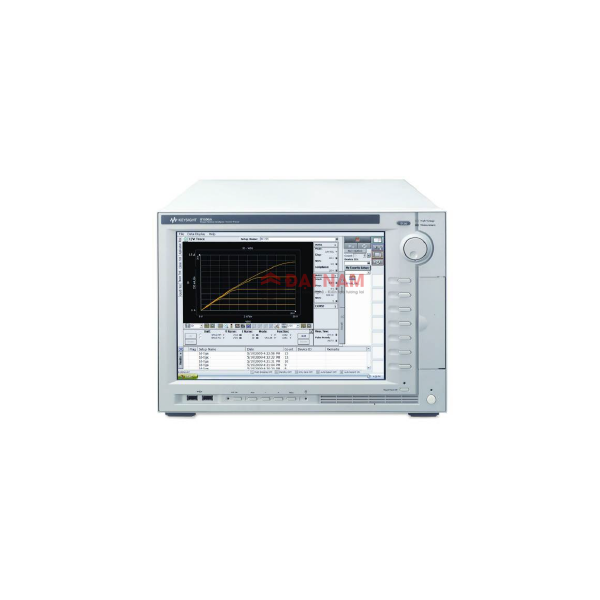

Keysight B1505A Power Device Analyzer / Curve Tracer là giải pháp đo lường và phân tích thiết bị công suất “tất cả trong một” (all-in-one) thế hệ mới, giúp đánh giá và đặc trưng chính xác các linh kiện bán dẫn công suất ở mức điện áp lên đến 10 kV và dòng điện 1500 A.
Thiết bị này kế thừa tính năng của curve tracer truyền thống, đồng thời tích hợp công nghệ đo lường hiện đại cho phép thực hiện các phép đo nhanh, chính xác và trực quan – phục vụ tối ưu cho các ứng dụng thiết kế, kiểm thử và nghiên cứu thiết bị công suất như MOSFET, IGBT, SiC, GaN.
Tổng quan sản phẩm
B1505A có khả năng xử lý toàn diện mọi yêu cầu đánh giá thiết bị công suất nhờ các tính năng nổi bật sau:
-
Phạm vi điện áp và dòng điện cực rộng (10 kV / 1500 A)
-
Xung đo nhanh chỉ 10 µs, đáp ứng các phép đo động chính xác
-
Độ phân giải đo điện trở cực thấp ở mức micro-ohm (µΩ)
-
Đo dòng điện ở cấp sub-picoamp (pA)
-
Hiển thị dạng sóng bằng Oscilloscope view, cho phép quan sát trực quan điện áp và dòng điện theo thời gian thực
Mỗi kênh được trang bị 2 bộ chuyển đổi A/D độc lập, với tốc độ lấy mẫu 2 µs, đảm bảo ghi nhận chính xác các tín hiệu quan trọng ảnh hưởng đến đặc tính hoạt động của linh kiện.
Thiết bị còn hỗ trợ đo điện dung tự động (Ciss, Coss, Crss) và điện tích cổng (Gate Charge) ở điện áp cao đến 3 kV, giúp đánh giá hiệu suất chuyển mạch trong các bộ biến đổi tần số cao.
Phần mềm điều khiển EasyEXPERT group+
Phần mềm Keysight EasyEXPERT group+ đi kèm với B1505A mang lại giao diện thân thiện, dễ sử dụng và hỗ trợ:
-
Chế độ Curve Tracer quen thuộc trên nền PC, giúp người dùng truyền thống thao tác nhanh chóng.
-
Hàng trăm bài đo sẵn có (Application Tests) cho các loại linh kiện khác nhau.
-
Tự động lưu trữ dữ liệu và điều kiện đo vào cơ sở dữ liệu tích hợp (Workspace).
-
Giao diện cảm ứng 15 inch trên nền tảng Windows 10, hoặc có thể điều khiển trực tiếp qua máy tính PC.
-
Hỗ trợ cả chế độ đo thủ công và tự động trên wafer kết hợp với hệ thống bàn đo bán tự động (semiautomatic wafer prober).
Kết quả là quy trình đo lường được chuẩn hóa, nhanh hơn, chính xác hơn, dễ dàng quản lý và truy xuất dữ liệu.
Tính năng chính
1. Độ chính xác vượt trội trong phạm vi đo rộng
-
Giải pháp toàn diện cho đặc trưng linh kiện công suất đến 1500 A / 10 kV
-
Đo dòng trung bình cao với điện áp lớn (ví dụ: 500 mA tại 1200 V)
-
Độ phân giải đo điện trở ở mức µΩ
-
Đo dòng sub-pA ở điện áp cao
-
Hỗ trợ kiểm tra nhiệt độ tự động từ -50°C đến +250°C
2. Khả năng đánh giá linh kiện nâng cao
-
Đo điện dung (Ciss, Coss, Crss, v.v.) tự động ở điện áp DC đến 3000 V
-
Hỗ trợ đo xung công suất cao với độ rộng 10 µs
-
Đánh giá Gate Charge cho MOSFET và IGBT (cả dạng đóng gói và wafer)
-
Tùy chọn chuyển mạch nhanh cho GaN giúp phân tích hiện tượng current collapse
-
Hỗ trợ đến 5 kênh đo điện áp cao (3 kV) cho các bài test độ tin cậy
-
Cho phép đo phụ thuộc nhiệt độ nóng – lạnh trong buồng kiểm thử an toàn
-
Tuân thủ chuẩn JEDEC khi đo các thông số Vth, BTI-Vth của MOSFET SiC
3. Hiệu quả đo lường được tối ưu hóa
-
Chuyển đổi giữa đo điện áp cao và dòng cao mà không cần thay dây
-
Tái cấu hình mạch tự động khi đo điện dung transistor (Ciss, Coss, Cgs, Cgd, Cds, …)
-
Trang bị bộ gá test an toàn có khóa liên động (interlock)
-
Chế độ Oscilloscope view giúp kiểm chứng trực tiếp dạng sóng áp/dòng
-
Dễ dàng phân tích và quản lý dữ liệu nhờ nền tảng Windows và phần mềm EasyEXPERT
4. Cấu trúc phần cứng mở rộng và linh hoạt
-
Hỗ trợ nhiều module đo lường khác nhau
-
Tương thích với các thiết bị công suất cao đến 6 chân
-
Tích hợp các giao tiếp tiêu chuẩn GPIB, USB, LAN và cổng VGA
-
Có chức năng tự kiểm tra, tự hiệu chuẩn và chẩn đoán lỗi (Self-test / Self-calibration / Diagnostics)
Ứng dụng thực tiễn
Keysight B1505A là công cụ lý tưởng cho:
-
Phòng R&D, kiểm thử bán dẫn, phân tích thiết bị công suất
-
Đánh giá linh kiện Si, SiC, GaN trong các ứng dụng bộ biến tần, bộ sạc nhanh, nguồn xung, xe điện, năng lượng tái tạo
-
Các viện nghiên cứu – trường đại học kỹ thuật, phục vụ đào tạo chuyên sâu về vi mạch công suất và đo lường bán dẫn
Với độ chính xác cao, khả năng mở rộng linh hoạt và phần mềm điều khiển mạnh mẽ, Keysight B1505A không chỉ là một curve tracer thế hệ mới, mà còn là giải pháp phân tích toàn diện cho các thiết bị công suất hiện đại – từ nghiên cứu, thiết kế đến kiểm thử sản xuất.
