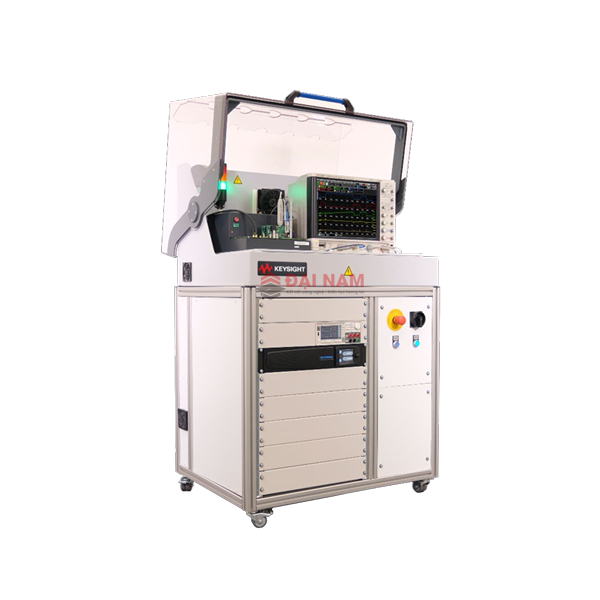

Keysight PD1500A Series Dynamic Power Device Analyzer / Double-Pulse Tester là giải pháp kiểm tra thế hệ mới được thiết kế chuyên biệt cho các thiết bị công suất rời IGBT, SiC (Silicon Carbide) và GaN (Gallium Nitride). Thiết bị giúp đánh giá đặc tính động chính xác, lặp lại và đáng tin cậy của linh kiện bán dẫn công suất — một bước quan trọng trong phát triển bộ chuyển đổi năng lượng hiệu suất cao, được ứng dụng trong xe điện (EV), năng lượng tái tạo và công nghiệp điện tử công suất.
Các công nghệ bán dẫn vùng cấm rộng (Wide Bandgap – WBG) như SiC và GaN đang tạo ra bước nhảy vọt trong lĩnh vực điện tử công suất. Chúng mang lại tốc độ chuyển mạch nhanh hơn 10–100 lần, khả năng chịu điện áp và nhiệt cao hơn, từ đó tăng hiệu suất, giảm kích thước và chi phí hệ thống. Tuy nhiên, việc đặc trưng và đo kiểm chính xác các linh kiện WBG là một thách thức lớn đối với các nhà thiết kế bộ biến đổi và nhà sản xuất bán dẫn.
Giải pháp tối ưu từ Keysight – PD1500A
Trước đây, các phòng thí nghiệm thường phải tự chế tạo hệ thống kiểm tra WBG (“homegrown testers”) – vốn khó đảm bảo tính lặp lại và độ tin cậy. Nhằm khắc phục điều này, Keysight Technologies đã phát triển nền tảng phân tích công suất động PD1500A, sử dụng kỹ thuật kiểm tra xung kép (Double Pulse Test – DPT), được phát triển cùng các chuyên gia trong ngành năng lượng và xe điện.
PD1500A mang đến:
-
Kết quả đo lặp lại và chính xác cao nhờ công nghệ đo tiên tiến của Keysight.
-
Bảo vệ an toàn cho người dùng và phần cứng đo lường.
-
Tích hợp kỹ thuật hiệu chuẩn bán tự động (AutoCal) giúp loại bỏ sai lệch độ lợi và độ lệch đầu đo.
-
Khả năng bù nhiễu chế độ chung và sai lệch tần số cao, đảm bảo kết quả đáng tin cậy trong môi trường thử nghiệm khắc nghiệt.
Phạm vi đo và khả năng nổi bật
-
Đặc trưng các thiết bị định mức 650 V, 1.2 kV, và 1.7 kV.
-
VDS/VCE lên tới 1.2 kV, ID/IC lên tới 200 A.
-
Tốc độ sườn xung cao, đầu dò băng thông rộng.
-
Đo lường chính xác trong dải tần cao, rò rỉ thấp và dòng xung lên đến 1500 A (độ phân giải 10 µs).
Ngoài ra, PD1500A còn cho phép đo đặc tính tĩnh và động của thiết bị công suất, đáp ứng các tiêu chuẩn JEDEC mới nhất.
Các phép đo và tham số đặc trưng
Đo tĩnh (Static Measurement):
-
Đặc tuyến ra (Output characteristics)
-
Điện trở dẫn (On-resistance)
-
Điện áp ngưỡng (Threshold voltage)
-
Điện dung mối nối, điện dung đầu vào/đầu ra (Ciss, Coss, Crss)
-
Điện áp đánh thủng (Breakdown voltage)
-
Điện tích cổng (Gate charge)
Đo động (Dynamic Measurement – DPT):
-
Đặc tính bật/tắt (Turn-on/Turn-off)
-
Điện trở động khi dẫn (Dynamic On-resistance)
-
Đặc tính chuyển mạch (Switching characteristics)
-
Điện áp & dòng điện động (Dynamic voltage/current)
-
Hồi phục ngược (Reverse recovery)
Ứng dụng và lợi ích
✅ Phù hợp cho đánh giá thiết bị công suất rời như IGBT, SiC MOSFET, GaN HEMT trong phòng R&D hoặc dây chuyền kiểm định.
✅ Rút ngắn thời gian đưa sản phẩm ra thị trường nhờ mô hình đo sẵn, giao diện trực quan, dễ sử dụng.
✅ Hỗ trợ tiêu chuẩn đo JEDEC, đảm bảo tính tương thích và độ tin cậy của kết quả.
✅ Cấu trúc mô-đun mở rộng, dễ dàng nâng cấp theo nhu cầu nghiên cứu.
Với PD1500A Series, Keysight mang đến giải pháp đo kiểm toàn diện và đáng tin cậy nhất cho các kỹ sư bán dẫn và điện tử công suất.
Thiết bị giúp chuẩn hóa quy trình đặc trưng linh kiện WBG, đảm bảo độ chính xác cao, an toàn vận hành, và tăng tốc độ đổi mới công nghệ trong các ngành năng lượng, xe điện và công nghiệp tương lai.
