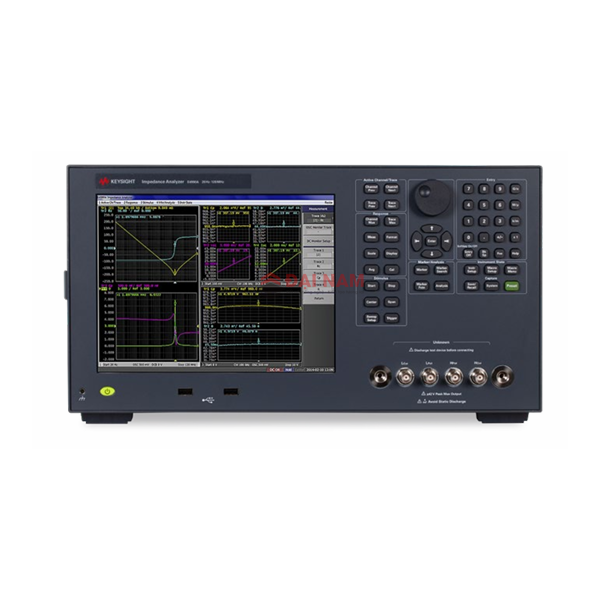

Keysight E4990A Impedance Analyzer là thiết bị đo trở kháng hiệu suất cao, được thiết kế để cung cấp độ chính xác hàng đầu trong đo lường linh kiện thụ động, vật liệu điện môi và mạch điện ở dải tần từ 20 Hz đến 120 MHz.
Đây là công cụ lý tưởng cho nghiên cứu R&D, kiểm tra sản xuất, và đánh giá đặc tính điện của linh kiện trong các ngành điện tử, viễn thông, vật liệu và bán dẫn.
Giới thiệu chung
Máy phân tích trở kháng Keysight E4990A giúp đo nhanh và chính xác các tham số điện như trở kháng (Z), điện cảm (L), điện dung (C), điện trở (R) và các thông số suy ra như hệ số phẩm chất (Q), hệ số suy hao (D) hoặc hằng số điện môi.
Nhờ thiết kế đo bốn cực (four-terminal pair configuration) và nguồn tín hiệu có độ ổn định cực cao, E4990A đảm bảo độ lặp lại tuyệt vời cho cả phép đo linh kiện rời lẫn mẫu vật liệu.
Hệ thống có thể kết hợp với đầu đo 42942A (7 mm port) hoặc 42941A Impedance Probe (SMA port), linh hoạt trong các ứng dụng đo thực tế tại phòng thí nghiệm hoặc dây chuyền sản xuất.
Tùy chọn dải tần linh hoạt
E4990A được cung cấp nhiều tùy chọn cấu hình để đáp ứng nhu cầu khác nhau:
| Mã tùy chọn | Dải tần hoạt động |
|---|---|
| E4990A-120 | 20 Hz đến 120 MHz |
| E4990A-050 | 20 Hz đến 50 MHz |
| E4990A-030 | 20 Hz đến 30 MHz |
| E4990A-020 | 20 Hz đến 20 MHz |
| E4990A-010 | 20 Hz đến 10 MHz |
| E4990A-001 | Tùy chọn tăng tốc độ đo (áp dụng cho option 010/020/030/050) |
Nhờ cấu trúc mô-đun, người dùng có thể chọn dải tần phù hợp với ứng dụng, từ đo linh kiện tần số thấp (tụ điện, cuộn cảm, cảm biến…) đến ứng dụng RF/microwave ở 120 MHz.
Đặc tính đo lường vượt trội
Các tham số đo được:
|Z|, θz, |Y|, θy, Cp, Cs, Lp, Ls, Rp, Rs, D, Q, X, G, B, Complex Z, Complex Y
Giám sát mức tín hiệu: Vac, Iac, Vdc, Idc
Cổng đo:
-
Cấu hình bốn cực (Four-terminal pair configuration)
-
4 đầu nối BNC (female)
-
Có thể chuyển đổi sang cổng 7 mm hoặc SMA với bộ chuyển đổi Keysight 42942A/42941A
Nguồn đo tần số:
-
Dải tần: 20 Hz đến 10/20/30/50/120 MHz (tùy option)
-
Độ phân giải tần số: 1 mHz
-
Độ chính xác tần số:
-
±7 ppm (không có option 1E5)
-
±1 ppm (với option 1E5, tại 23 ±5°C)
-
-
Độ ổn định: ±0.5 ppm (5–40°C, Typical)
Những thông số này đảm bảo độ tin cậy cao, sai số cực thấp, đặc biệt trong các phép đo yêu cầu độ chính xác cao cho linh kiện RF hoặc cảm biến chính xác.
Tính năng nổi bật
-
Độ chính xác cao nhất trong phân khúc – nhờ nguồn đo ổn định và thuật toán hiệu chỉnh tự động.
-
Đo đa dạng thông số trở kháng, điện cảm, điện dung, tổn hao, hệ số chất lượng…
-
Tốc độ đo cao với tùy chọn E4990A-001, rút ngắn thời gian kiểm tra sản xuất hàng loạt.
-
Giao diện trực quan, thân thiện, hỗ trợ điều khiển từ xa qua USB, GPIB, LAN.
-
Tích hợp dễ dàng với phần mềm phân tích và thu thập dữ liệu Keysight PathWave.
-
Phù hợp với nhiều đầu đo và fixture, linh hoạt trong đo linh kiện rời, wafer hoặc vật liệu.
Ứng dụng tiêu biểu
-
Kiểm tra chất lượng linh kiện thụ động: tụ, cuộn cảm, điện trở, cảm biến.
-
Đặc trưng vật liệu điện môi, từ tính và polymer.
-
Đo đặc tính điện của wafer, PCB và mô-đun RF.
-
R&D trong lĩnh vực bán dẫn, linh kiện công suất, điện tử tiêu dùng và ô tô.
Với độ chính xác, độ ổn định và tốc độ đo vượt trội, Keysight E4990A Impedance Analyzer là lựa chọn tối ưu cho mọi phòng thí nghiệm, viện nghiên cứu và nhà máy sản xuất linh kiện điện tử.
Dải tần linh hoạt từ 20 Hz đến 120 MHz, cùng khả năng mở rộng tùy chọn đo nhanh và tích hợp phần mềm hiện đại, giúp E4990A trở thành chuẩn mực mới trong đo trở kháng và đặc trưng điện tử chính xác.
