PathWave EM Design (EMPro) là phần mềm mô phỏng và phân tích điện từ trường 3D (3D Electromagnetic Modeling & Simulation) mạnh mẽ của Keysight Technologies.
Phần mềm được thiết kế nhằm hỗ trợ kỹ sư trong việc phân tích hiệu ứng điện từ 3D của các linh kiện RF, vi sóng, và mạch tốc độ cao, giúp tối ưu hiệu suất thiết kế, giảm lỗi và rút ngắn thời gian đưa sản phẩm ra thị trường.

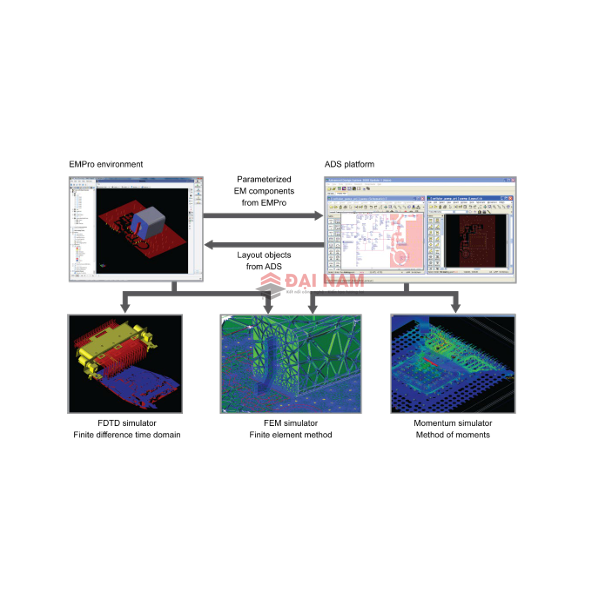

EMPro là môi trường mô phỏng hiện đại, kết hợp công nghệ phân tích miền thời gian (Time-Domain) và miền tần số (Frequency-Domain) với khả năng tích hợp trực tiếp cùng ADS (Advanced Design System) – nền tảng thiết kế RF/microwave hàng đầu hiện nay.
Tổng quan PathWave EM Design (EMPro)
1. Môi trường thiết kế 3D hiện đại, linh hoạt
-
Cho phép vẽ trực tiếp các cấu trúc 3D phức tạp hoặc nhập mô hình CAD có sẵn.
-
Người dùng có thể dễ dàng gán vật liệu, thiết lập mô phỏng và xem kết quả trực quan ngay trong giao diện EMPro.
-
Hỗ trợ các công cụ dựng hình nhanh, thao tác mượt mà và quản lý mô hình hiệu quả.
2. Công nghệ mô phỏng miền tần số và miền thời gian
-
Sử dụng bộ mô phỏng FEM (Finite Element Method) tương tự trong ADS – phương pháp tối ưu cho các ứng dụng RF/microwave.
-
Với các bài toán điện từ lớn (như ăng-ten, phân tích tín hiệu SI/PI), người dùng có thể sử dụng bộ mô phỏng FDTD (Finite Difference Time Domain) để mô phỏng hiệu quả trong dải tần rộng.
3. Tích hợp chặt chẽ với ADS
-
Cho phép tạo và tham số hóa mô hình 3D trực tiếp trong EMPro, sau đó chèn vào thiết kế 2D trong ADS để mô phỏng đồng thời.
-
Bộ mô phỏng FEM trong ADS có thể phân tích kết hợp mạch phẳng 2D và cấu trúc 3D, giúp phản ánh chính xác hiệu ứng điện từ thực tế.
Khả năng mô phỏng nâng cao của PathWave EM Design
Phương pháp phần tử hữu hạn (FEM)
-
Là công nghệ mô phỏng miền tần số, FEM xử lý tốt các cấu trúc hình học phức tạp như dây nối (bondwire), via hình nón, bi hàn, hoặc khối điện môi giới hạn.
-
EMPro tự động chia lưới mô hình thành hàng ngàn khối tứ diện (tetrahedral mesh) để tính toán trường điện từ chính xác ở từng vùng nhỏ.
-
Hỗ trợ giải pháp trực tiếp hoặc lặp, hàm cơ sở tuyến tính và bậc hai, cùng khả năng phân tán mô phỏng và quét tần số trên nhiều máy tính (remote & distributed FEM simulation).
Phương pháp sai phân hữu hạn miền thời gian (FDTD)
-
FDTD chia không gian thành lưới ô vuông (Yee cell) và mô phỏng quá trình truyền sóng điện từ theo thời gian, cho phép thu dữ liệu trên dải tần cực rộng chỉ trong một lần chạy.
-
Phù hợp cho các ứng dụng:
-
Thiết kế ăng-ten, mạch vi sóng
-
Phân tích EMC/EMI, tương thích điện từ
-
Mô phỏng hiệu ứng điện từ sinh học (Bio/EM) và quang tử học (Photonics)
-
-
Hỗ trợ xử lý song song trên CPU và GPU, tối ưu hiệu suất mô phỏng.
-
Cho phép phân tán cổng mô phỏng (distributed port simulations) để tăng tốc độ xử lý.
Ứng dụng thực tế
-
Thiết kế và phân tích ăng-ten, bộ lọc, đầu nối RF/microwave.
-
Mô phỏng tín hiệu tốc độ cao, phân tích SI/PI trên PCB.
-
Nghiên cứu vật liệu điện từ, tương thích điện từ (EMC/EMI).
-
Ứng dụng trong nghiên cứu quang tử, cảm biến, y sinh điện tử.
-
Hỗ trợ các phòng R&D, trung tâm đào tạo, và nhà sản xuất linh kiện điện tử viễn thông.
Ưu điểm nổi bật của PathWave EM Design (EMPro)
-
Giao diện thiết kế 3D trực quan, dễ sử dụng.
-
Tích hợp liền mạch với Keysight ADS – giảm sai số thiết kế.
-
Hỗ trợ hai công nghệ mô phỏng mạnh mẽ: FEM & FDTD.
-
Tốc độ xử lý cao nhờ tính năng mô phỏng phân tán và chạy đa lõi.
-
Độ chính xác và ổn định vượt trội – chuẩn công nghiệp Keysight.
